LED T8-rørhus med 10 mm PCB: Vanlige spørsmål om kjøpere i USA, tilpasningssjekker og innkjøpsveiledning for 2026

Viktige takeaways for amerikanske belysningskjøpere

UttrykketJE semi-aluminium/semi-plast rørhuskonstruksjonbeskriver den praktiske arkitekturen bak denne produktkategorien: en 6063 aluminiumsbase bærer LED-kortet og hjelper til med å håndtere varme, mens en polykarbonatdiffusor danner det synlige optiske dekselet. Den inndelingen betyr noe. Aluminium gir PCB en stabil monteringsoverflate og en forutsigbar mekanisk ryggrad; diffusoren kontrollerer utseende, lystransmisjon og tilgang til brettet. Det er ikke bare et dekorativt skall.

For amerikanske kjøpere er det første spørsmålet ikke pris. Det er kompatibilitet. Et 10 mm PCB er smalere enn mange generiske LED-rørkort, og driveren må passe inn i huset uten å trykke mot diffusoren eller forstyrre endestykkene. JE-28 er oppført med en maksimal førerhøyde på 12 mm, så førerhuset, ledninger, isolasjon og strekkavlastningsdetaljer bør sjekkes sammen i stedet for separat.

Standarden JE-28 er IP20. Det gjør den egnet til å tørke innendørs armaturer og ettermonterte rørsammenstillinger, ikke automatisk til vaskeområder eller utsatte armaturer. JE tilbyr også vanntette rørhusstiler for bruksområder som plantebelysning, kjøleskapsbelysning og utendørs parkering, men de bør oppgis som passende vanntette konfigurasjoner. Start medJE LED T8 rørhus med 10mm PCBspesifikasjon og be om den nøyaktige tegningen før du godkjenner en produksjonsordre.

JE-28 LED T8-husspesifikasjoner: dimensjoner, materialer og konfigurasjonsalternativer

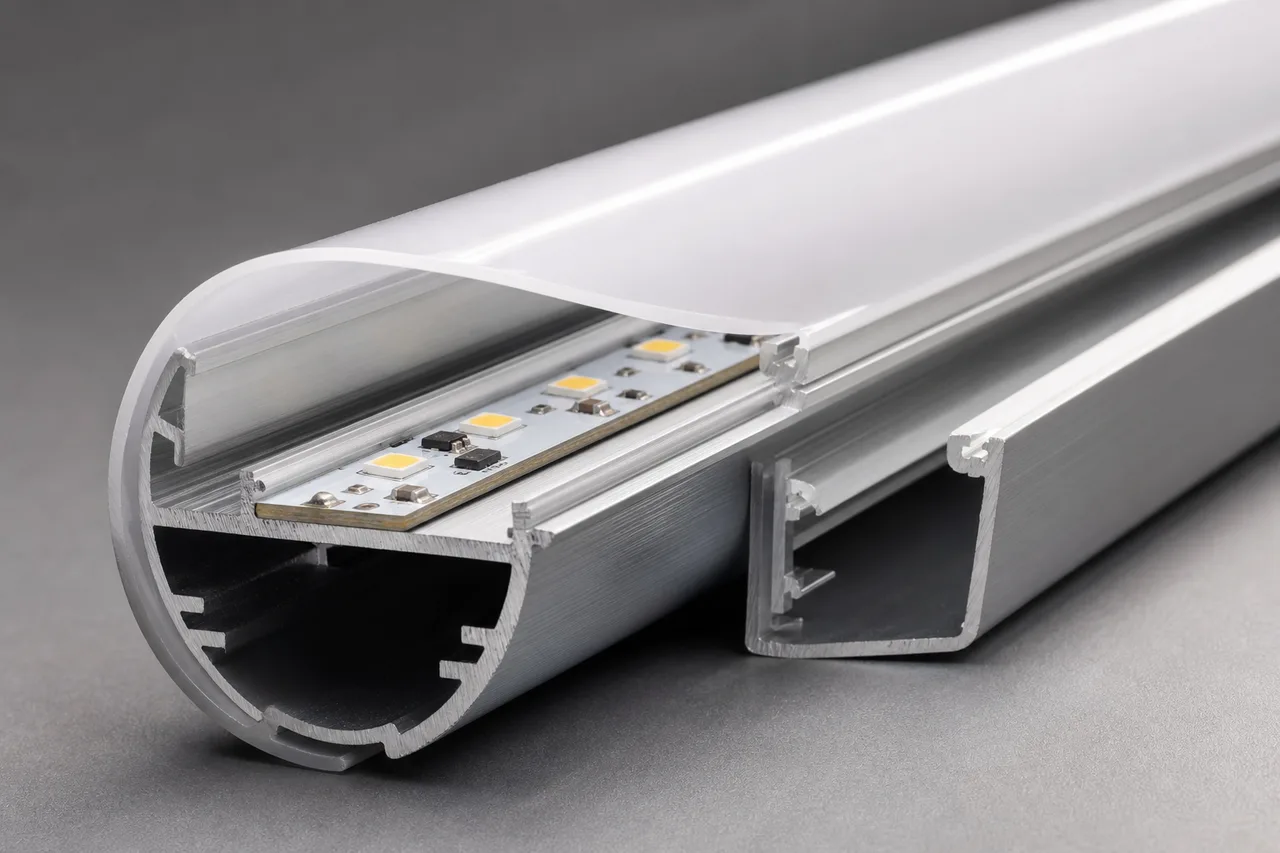

JE-28 er et 26 mm T8-hus bygget for en 10 x 1,2 mm PCB-kortstørrelse. Den dimensjonen er utgangspunktet for mekanisk kvalifisering. Et brett som er nominelt 10 mm bredt kan fortsatt skape problemer hvis komponenthøyden, loddeforbindelsene, koblingsplasseringen eller monteringsmetoden avviker fra prøven som ble brukt under boligutvikling.

Huset bruker en 6063 aluminiumsbase med polykarbonat diffusoralternativer og plast endestykker. JE viser et internt driverarrangement og en maksimal førerhøyde på 12 mm. Tilgjengelige lengder går fra 600 mm til 2400 mm, med tilpassede lengder tilgjengelig. Lengde, diffusorfinish, endelokkstil og førerposisjon bør behandles som en enkelt monteringsbeslutning fordi hver påvirker installasjon, lysfordeling og pakking.

Hvordan kvalifisere et T8-hus før bestilling: PCB-, driver-, diffuser- og endedekselsjekker

Et hus kan se riktig ut på en katalogside og fortsatt svikte under montering. De vanlige årsakene er ikke dramatiske: en driver er noen millimeter for høy, kretskortet bøyer seg under diffusoren, endelokket holder ikke røret sikkert, eller en kobling gir ikke plass til den interne ledningsbøyningen. Kvalifiser hele monteringen, ikke bare aluminiumsekstruderingen.

1. Bekreft PCB-omrisset.Send JE selve bretttegningen, inkludert 10 mm bredde, 1,2 mm tykkelse, monteringshull, kobberholdere, koblinger og høyeste komponenter. Ikke stol på den nominelle brettstørrelsen alene.
2. Sjekk driverkonvolutten.Sammenlign førerens maksimale høyde og bredde med husgrensen på 12 mm. Inkluder terminaler, varmekrympe, isolerende hylser og ledningsutganger i klaringsgjennomgangen.
3. Inspiser diffusorpassformen.Test det valgte polykarbonatdekselet for inngrep, bøying, synlige hotspots og fjerningskraft. En diffusor som er for tett kan belaste ekstruderingen; en som er for løs kan rasle under transport.
4. Se gjennom endestykker og ledninger.Bekreft hettemateriale, retensjonsmetode, ledningspassasje, koblingstilgang og om det ferdige røret må oppfylle en spesifikk installasjonsstandard eller grensesnitt for kundefeste.
5. Godkjenn en ferdig prøve.Strøm til det sammensatte røret, inspiser varmeoppførsel og lys utseende, og test deretter innsetting i målfestet eller klipsene. Registrer de godkjente komponentversjonene før du legger inn produksjonsordren.

Be om ekstruderingstegningen og en fysisk prøve når prosjektet har tette klaringer. En prøve avslører også emballasje- og håndteringsproblemer som tegningene ikke viser. Lange rør kan komme med diffusormerker, skade på endelokket eller lett bøyning hvis kartongens design ikke er tilpasset forsendelseslengden. Disse er billige å fikse før masseproduksjon og dyre å fikse etter en distribusjonsforsendelse i USA.

Vanlige spørsmål: Er JE-28 LED T8-rørhuset vanntett eller egnet for utendørs- og frysebelysning?

Standard JE-28-spesifikasjonen levert av JE er IP20, så den bør behandles som et tørrhus. Denne forskjellen er avgjørende for kjøpere som spesifiserer plantebelysning, kjøleskapsbelysning, utendørs parkering eller enhver installasjon som er utsatt for kondens, spray, støv eller temperatursvingninger. JE opplyser at den tilbyr vanntette T8-husstiler for spesielle bruksområder, men den vanntette versjonen må identifiseres og oppgis separat.

Vil en 10 mm PCB og intern driver passe til dette T8-rørhuset?

Ja, JE-28 er spesifisert for et 10 x 1,2 mm PCB og et internt driverarrangement, med en maksimal driverhøyde på 12 mm. Det betyr ikke at hvert 10 mm brett og hver interne driver passer. Brettets høyeste LED, kondensator, kontakt og loddet ledning må holde seg innenfor den tilgjengelige interne klaringen. Send JE PCB-filen og driverdataarket for en tilpasningsgjennomgang, og bekreft deretter resultatet med en fylt prøve.

Hvordan fungerer prøver, MOQ, tilpassede lengder, verktøy og frakt til en amerikansk speditør?

JE oppgir at det kan gi prøver, tilbud, tilpassede lengder, OEM/ODM-ekstrudering og forsendelse til en kundes speditørlager. De kommersielle detaljene avhenger av valgt profil, diffusor, endestykker, verktøystatus, mengde, emballasje og destinasjonsarrangement. Be om prøvens ledetid, produksjons-MOQ, verktøykostnad hvis det er nødvendig med en privat form, toleranse for kuttlengde, kartongdimensjoner og dokumentene som følger med forsendelsen. Hvis teamet ditt bruker en amerikansk speditør, oppgi lageradressen og kravene til lastmerking før tilbudet er ferdigstilt.

JE Dongguan Manufacturing, OEM/ODM ekstrudering og dokumentasjon for ferdig armatur

JE, formelt Dongguan Jinen Lighting Technology Co., Ltd., produserer ekstruderte LED-lyskomponenter i Dongguan, Kina. Serien inkluderer LED-aluminiumsprofiler, LED-plastprofiler, PC-rør og diffusorer, T5, T6, T8, T10 og T12 rørhus, pluss tri-proof lyshus. Den produktbredden er nyttig når et prosjekt endrer størrelse eller konstruksjon etter den første prototypen. En kjøper kan sammenligne et semi-aluminiumshus, en hel aluminiumsbase eller en annen rørdiameter gjennom samme leverandør i stedet for å starte hele innkjøpsprosessen på nytt.

JE støtter offentlige former, private former, OEM/ODM-ekstrudering og tilpasset prosjektarbeid. Offentlig støpeform kan være fornuftig for en standard JE-28-geometri når profilen allerede samsvarer med PCB- og diffusorkravene dine. En privat form blir mer forsvarlig når du trenger en ikke-standard koblingslomme, en annen monteringsfunksjon, et proprietært endestykke eller et revidert tverrsnitt. Det riktige valget avhenger av forventet volum og hvor mye kontroll du trenger over fremtidig forsyning.

For amerikanske importører og belysningsfabrikker bør dokumentasjonen dekke mer enn et produktbilde. Be om profiltegning, materialbeskrivelse, diffusoralternativ, lengdetoleranse, spesifikasjon av endelokk, pakningsdetaljer og elektrisk informasjon for den ferdige armaturen. Selve huset er ikke det samme som et sertifisert ferdig LED-rør. Hvis din kunde-, AHJ-, distributør- eller prosjektspesifikasjon krever spesielle oppføringer eller samsvarsdokumenter, identifiser dette kravet før designet fryses.

JE opplyser også at de betjener grossister, entreprenører, belysningsfabrikker og kundetilpassede prosjekter. Det gjør leverandøren egnet for både komponentinnkjøp og rørutvikling av private merker, forutsatt at det kommersielle omfanget er tydelig skrevet. Sett godkjent tegning, prøvebilder, revisjonsnummer og materialvalg på kjøpsdokumentasjonen. Det forhindrer et velkjent problem i ekstruderingsinnkjøp: en erstatningsbatch som er dimensjonalt nær, men som faktisk ikke kan byttes ut.
