JE'erT8 dobbeltsidig LED-rørhuser en tom kabinettplattform for OEM lineære belysningsprosjekter. Den bekreftede konfigurasjonen har en utvendig diameter på 26 mm, to 12 × 1 mm PCB-posisjoner, en intern 6063 aluminiumsprofil, en klar eller frostet polykarbonatkapsling, plastendestykker og et eksternt driveroppsett. Standard eller tilpassede lengder er tilgjengelige fra 600 mm til 2400 mm, med IP20- og IP65-konfigurasjoner som tilbys.
Nøkkelordet erbolig. Dette produktet blir ikke en arbeidslampe før lysdiodene, PCB-enhetene, kablingen, driveren, endeavslutningen og eventuelle nødvendige tetninger er valgt og integrert. Kjøpere bør derfor vurdere det fra en kontrollert tegning og en samlet prøve – ikke fra T8-navnet alene. Gjennomgå gjeldendeT8 dobbeltsidig lysende husfør du sender PCB og prosjektkrav til JE.
Produktet er et tomt OEM-hus, ikke en ferdig T8-lampe eller lysstoffrør
"T8" identifiserer det generelle rørformatet, men det etablerer ikke elektrisk eller mekanisk kompatibilitet med en eksisterende lysrørarmatur. Et 26 mm hus kan se kjent ut mens du bruker helt andre brett, ledninger, endestykker, monteringsdetaljer og kraftarkitektur.
Ikke anta at den aksepterer en konvensjonell fluorescerende forkobling, passer til en G13-lampeholder, inkluderer nettklassifiserte pinner, eller kan erstatte en installert lampe en-til-en. Ingen av disse detaljene bekreftes av husets diameter. Hvis ettermonteringskompatibilitet er nødvendig, setter du basisgeometri, pinnearrangement, total lampelengde, elektrisk inngang, ledningsmodus og armaturgrensesnitt på godkjenningstegningen.
Dette skillet påvirker også innkjøp. Husspesifikasjonen identifiserer ekstruderings- og kapslingspakken. Den definerer ikke i seg selv LED-mengde, fargetemperatur, lyseffekt, optisk distribusjon, strøm, driveradferd, dimming, overspenningsvern, driftstemperatur eller levetid. Dette er beslutninger om ferdige armaturer kontrollert av kjøperens komponentdesign og kvalifiseringsprogram.
Tverrsnitt av den dobbeltsidige T8-husenheten
Sammenstillingen kombinerer en rund polykarbonatkropp med en innvendig aluminiumsprofil. Innenfor dette tverrsnittet er to PCB-posisjoner, hver identifisert som 12 × 1 mm. Dette arrangementet gir en OEM-designer to monteringssteder for LED-kort inne i en 26 mm rørkonvolutt.
Aluminiumsinnsatsen gir en definert intern struktur for PCB-plasseringene. Den kan også delta i varmeoverføring fra platene, men termisk ytelse kan ikke utledes fra legeringsnavnet eller profilen alene. LED-belastning, kortkonstruksjon, termisk grensesnittmateriale, kontaktkvalitet, drivertap, omgivelsestemperatur, rørorientering og luftstrøm påvirker alle driftstemperaturen. Godkjenn det termiske designet med de tiltenkte LED-platene installert.
Hvordan de sammenkoblede PCB-posisjonene støtter to lysende ansikter
To PCB-posisjoner gjør at lysdioder kan ordnes mot to sider av røret i stedet for å stole på ett bord for å belyse hele omkretsen. Som kan passe toveis lineær belysning, nedhengte armaturer, displaybelysning, transittinteriør og andre installasjoner der lys er nødvendig i mer enn én retning.
Ekstruderingen garanterer ikke en spesifikk strålevinkel eller en lik 50/50 lysfordeling. Faktisk distribusjon avhenger av orienteringen til PCB-posisjonene, LED-pakken, diodeavstanden, kortets bredde, avstanden til polykarbonatet, diffusorfinishen, intern hindring og armaturens overflater i nærheten. Clear PC har en tendens til å bevare LED-definisjonen og utgangsretningen; frostet PC blander lyset mer effektivt, men kan redusere synlig intensitet og myke opp strålekontrollen.
Før verktøy eller produksjonsgodkjenning, inspiser en opplyst prøve fra begge sider. Se etter LED-bilder, mørke striper nær aluminiumsinnsatsen, fargevariasjoner, endeskygger og forskjeller i lysstyrke mellom de to ansiktene. Fotometrisk testing hører hjemme på ferdigarmaturnivå fordi det tomme huset ikke inneholder noen lyskilde.
Bekreft de medfølgende huskomponentene kontra kjøperspesifiserte lysdioder, PCB-enheter, ledninger, driver og tetninger
Et boligtilbud bør skille JE-leverte deler fra kjøperleverte elektriske komponenter. Basert på den publiserte produktbeskrivelsen, kan kabinettet inkludere den innvendige 6063 aluminiumsprofilen, klar eller frostet polykarbonat og plast endestykker. Arkitekturen bruker en ekstern driver. Nøyaktig emballasjeinnhold, endelokkstil, maskinvare, tetninger, kabelinnføringsdeler og monteringstjenester skal fortsatt være oppført linje for linje i tilbudet.
Kjøperen må normalt definere LED-kort, lysdioder, ledninger, kontakter, termisk grensesnittmateriale, driver, jordingsmetode der det er aktuelt, og endelige elektriske avslutninger. For et IP65-mål må ansvaret for pakninger, tetningsmasse, kabelgjennomføringer, endekapselforsegling og monteringsprosessen være spesielt tydelig. Et IP65-kompatible sett med deler er ikke automatisk en IP65-armatur etter ukontrollert feltmontering.
Spesifikasjonsmatrise for tegning og komponentgjennomgang
Bruk følgende matrise som utgangspunkt for tegningsgjennomgang. Publiserte verdier identifiserer tilgjengelig produktkonfigurasjon; de erstatter ikke prosjektspesifikke toleranser, passformsjekker eller forskriftsgjennomgang.
| Parameter | Publisert konfigurasjon | Hva kjøperen skal godkjenne |
|---|---|---|
| Produkttype | Tomt T8 dobbeltsidig LED-rørhus | Omfang av leverte mekaniske deler og ekskluderte elektriske komponenter |
| Utvendig diameter | 26 mm | Diametertoleranse, retthet, parringsklaringer og festepassform |
| PCB-posisjoner | To posisjoner, hver 12 × 1 mm | Faktisk PCB-tykkelse og -bredde, innsettingsklaring, retensjon og termisk kontakt |
| Innvendig metallprofil | 6063 aluminium | Profiltverrsnitt, finish om nødvendig, temperering hvis materialkritisk, kuttelengde og gradgrenser |

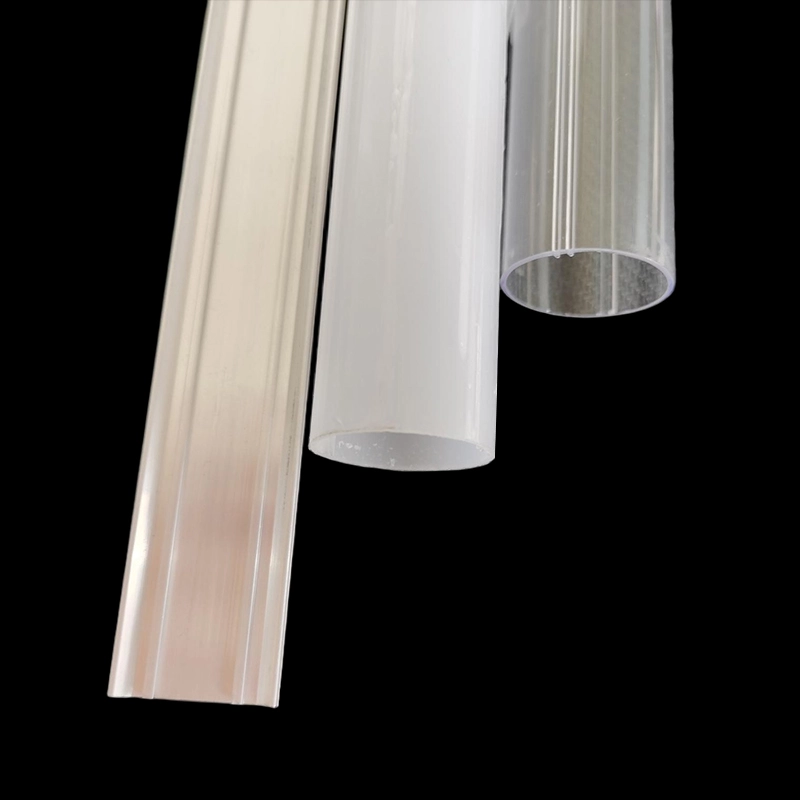

| Ytre kapsling | Klar eller frostet polykarbonat | Optisk utseende, diffusjon, fargekonsistens, påvirkningskrav og miljømessig egnethet |
| Avslutt oppsigelse | Plast endestykker | Hettegeometri, festemetode, kabelutgang, koblings- eller pinnedetaljer og forseglingsansvar |
| Sjåførarrangement | Ekstern driver | Sjåførplassering, ledningsrute, koblingssystem, strekkavlastning og elektriske klassifiseringer |
| Ingress-konfigurasjon | IP20 eller IP65 alternativ | Komplett forseglingsdesign, monteringsinstruksjoner og testmetode for ferdige enheter |
| Lengde | Standard eller tilpasset, 600–2400 mm | Kuttlengdetoleranse, total montert lengde, endegodtgjørelse og emballasjegrense |
Fast geometri: 26 mm diameter og to 12 × 1 mm PCB-posisjoner, med passform og toleranser godkjent på tegningen
26 mm diameter og sammenkoblede 12 × 1 mm PCB-posisjoner er kjernegeometrien, men nominelle dimensjoner er ikke nok for frigjøring. Et brett designet med samme nominelle bredde som sporet kan binde seg hvis brettfabrikasjon, ekstrudering, bue, belegg og monteringstoleranser stables i feil retning. En løs passform skaper et annet problem: brettbevegelse, inkonsekvent termisk kontakt eller synlig feiljustering bak diffusoren.
Send JE selve PCB-omrisset i stedet for bare å skrive "12 mm-kort" i tilbudsforespørselen. Inkluder PCB-tykkelse, kantfinish, loddemaske eller beleggoppbygging nær innsettingsområdet, komponentens holdesoner, koblingsfremspring og den tiltenkte innføringsretningen. Den godkjente tegningen skal identifisere dimensjonene som er kritiske for å passe og angi hvordan disse dimensjonene vil bli inspisert.
Konstruksjon og alternativer: innvendig 6063 aluminiumsprofil, klar eller frostet polykarbonat, plastendestykker, utvendig driver og 600–2400 mm lengder
6063 brukes ofte til ekstruderte aluminiumsprofiler fordi den kan formes til kontrollerte tverrsnitt og aksepterer vanlige etterbehandlingsprosesser. Likevel er ikke "6063 aluminium" en fullstendig termisk eller mekanisk spesifikasjon. Hvis temperament, overflatebehandling, ledningsevne, utseende eller korrosjonsadferd har betydning for prosjektet, legg til kravet på tegningen og be om bekreftelse.
Lengden endrer seg også mer enn kjøpesummen. Lange hus er mer følsomme for retthet, håndteringsskader, PCB-innsetting, ledningstilgang og pakkedesign. Bekreft om den angitte lengden refererer til den kuttede ekstruderingen, polykarbonatkroppen eller den samlede sammensatte enheten inkludert endestykker. JE lister standard ogtilpasset lengde T8 LED-rørhusalternativer fra 600 mm til 2400 mm; tilbudet skal identifisere nøyaktig ferdig lengde og toleranse.
Klar eller frostet PC, End-Cap-terminering og IP20- eller IP65-konfigurasjonsvalg
Velg klar polykarbonat når LED-synlighet, retningsbestemt utgang eller utseendet til de interne platene er akseptabelt. Den kan avsløre diodeavstand, ledninger, skjøter og små justeringsfeil, så den interne konstruksjonen må være visuelt ren. Velg frostet PC når du trenger bedre visuell miksing og mindre direkte LED-bilder. Frosting er ikke en erstatning for tilstrekkelig LED-avstand eller optisk testing, og effekten på overføringen bør evalueres med den virkelige lysmotoren.
End caps blir ofte det oversett grensesnittet. De bestemmer hvordan røret lukkes, hvordan ledninger forlater huset, og hvordan enheten kobles til den omkringliggende armaturen. En plastendehette bør ikke antas å gi en standardisert fluorescerende base eller en vanntett forsegling. Sett oppbevaringsmetode, kabelåpning, koblingsarrangement, polaritetsmerking, strekkavlastning og krav til servicetilgang på tegningen.
IP20 er kun hensiktsmessig der det ferdige designet ikke krever beskyttelse mot vanninntrenging. IP65-alternativet er beregnet for en støvtett og vannstrålebestandig konfigurasjon, men klassifiseringen gjelder kun etter at hele kapslingssystemet og monteringsmetoden er definert og testet. Endeskjøter, kabelinnføringer, tetningskompresjon, kuttflater og produksjonsutførelse kan alle forårsake lekkasje.
Spør hvordan den siterteIP20 eller IP65 T8 huskonfigurasjoner forskjellig i komponenter og montering. Hvis JE leverer løse deler til fabrikken din for å montere, må du avtale tetningsmaterialer, tetningsmiddelplassering, herdeforhold der det er relevant, innsetting av hette eller festemetode, og ferdigproduktets inntrengningstest. Ikke skriv ut et IP-krav basert utelukkende på en umontert husprøve.
Bruksgrenser for transitt-, kommersielle, arkitektoniske og beskyttede utendørsarmaturer
Det dobbeltsidige formatet kan støtte skinnekjøretøyinteriør, stasjoner, kommersiell belysning, garasjer, skoler, fabrikker og andre lineære installasjoner. Disse bruksområdene deler ikke én kvalifikasjonsstandard, så applikasjonsnavnet bør aldri stå for tekniske krav.
Belysning av jernbanekjøretøyer kan kreve prosjektspesifikke kontroller for vibrasjon, støt, flamme og røykoppførsel, elektrisk sikkerhet, elektromagnetisk kompatibilitet, materialsporbarhet og sikker oppbevaring. Husgeometrien på 26 mm beviser ikke samsvar med noen av disse kravene. Gi JE den nødvendige test- eller materialdokumentlisten før prøvetaking, slik at utilgjengelig bevis oppdages tidlig i stedet for under kundeinnlevering.
For kommersielle og arkitektoniske armaturer må kjøpere vanligvis fokusere på utseende, lysfordeling, monteringsintegrering, førertilgang, varme, rengjøring og vedlikehold. Frostet PC kan skjule individuelle lysdioder, men en lang lysende linje kan fortsatt vise mørke soner ved styreskjøter eller endestykker. Bygg en prøve i full lengde hvis kontinuerlig utseende betyr noe; en kort avslutning vil ikke avsløre alle produksjonsproblemer.
Garasjer, fabrikker og beskyttede utendørsplasser tilfører støv, fuktighet, rengjøringspraksis, temperaturvariasjoner og mulig kjemisk eksponering. IP65 adresserer inntrengning under definerte testforhold, ikke UV-motstand, kjemisk kompatibilitet, kondens, slagfasthet eller ubegrenset utendørs eksponering. Disse egenskapene må spesifiseres og verifiseres separat. Hvis røret skal sitte inne i en annen forseglet armatur, bør du også vurdere innestengt varme og om den eksterne driveren fortsatt er tilgjengelig.
Godkjenningsbevis: tegninger, prøveinspeksjon, testmetoder, materialdokumenter og UL- eller ETL-innleveringsstøtte uten krav om boligsertifisering
En troverdig godkjenningspakke starter med en kontrollert tverrsnittstegning og en montasjetegning. De skal vise 26 mm diameter, PCB-posisjoner, nøkkelgrensesnitt, materialforklaringer, endedekseldetaljer, lengdedefinisjon og revisjonsstatus. Dimensjoner som påvirker PCB-innsetting, hettetilpasning, montering eller forsegling fortjener eksplisitte toleranser i stedet for en generell merknad.
Prøvekontroll bør dekke dimensjoner og praktisk montering. Sett inn de faktiske PCBene, legg de tiltenkte ledningene, monter endestykkene og kontroller hele lengden for bue, vridning, riper, fargevariasjoner, hettegap og brettbevegelse. Betjen deretter den tiltenkte LED-en og driversystemet under representative forhold for å evaluere temperatur og optisk utseende.
Testmetoder må avtales før resultatene sammenlignes. For en IP65-design, identifiser om testing gjelder for JEs sammensatte prøve eller for den ferdige armaturen, inkludert kabelinnføring og ledninger. Materialdokumenter kan inkludere erklæringer, datablad eller testrapporter, men deres tilgjengelighet og relevans må bekreftes for nøyaktig harpiks, aluminiumspesifikasjon, farge og produksjonskonfigurasjon som kjøpes.
UL- eller ETL-innleveringsstøtte bør behandles som dokumentkoordinering, ikke som et generell sertifiseringskrav. En materialjournal, komponentfil eller leverandørerklæring gjør ikke det tomme huset – eller den ferdige lampen – UL-listet eller ETL-listet. Den endelige konstruksjonen, elektriske komponenter, temperaturer, avstander, ledninger, kapsling og tiltenkt bruk kan alle gjennomgås av det valgte sertifiseringsorganet.
Fortell JE hvilken innsendingsrute og hvilke dokumenter laboratoriet eller sertifiseringspartneren krever. JE kan deretter bekrefte hva som er tilgjengelig for de foreslåtte materialene og konfigurasjonen. Hvis en spesifikk anerkjennelse, oppføring, brennbarhetsklassifisering, filnummer eller testrapport er obligatorisk, innhent og verifiser dette beviset før du godkjenner bestillingen. Du må aldri utlede det fra en logo, en generisk materialefamilie eller et tidligere prosjekt.
Fra tegningsgjennomgang til prøvegodkjenning og produksjonstilbud
Kina tilbyr dyp ekstruderingskapasitet, men fabrikkplassering alene forteller deg lite om tegningskontroll, komponenttilpasning eller repeterbarhet. JE produserer profiler i aluminium og plast for LED-belysning, inkludert rørhus, LED-profiler, PC-rør, endestykker og tri-proof hus. For dette prosjektet er det nyttige beviset en responsiv tegneprosess, et representativt utvalg, en definert inspeksjonsplan og et tilbud som gjør forsyningsgrensen klar.
Tilpasningsarbeidsflyt: tegningsrevisjon, DFM-tilbakemelding, valg av form, prøveverifisering og produksjonskvalitetskontroll
Start med applikasjonen i stedet for en løs forespørsel om "T8-hus." Send PCB-filene, mållengden, optisk preferanse, sluttavslutning, ingressmål, monteringsgrensesnitt og obligatoriske dokumenter. JE kan sammenligne disse inngangene med en eksisterende offentlig form eller bestemme om en privat form og tilpasset ekstrudering er nødvendig.
Under tegningsrevisjon, løsne tavleklaring, endedekselinngrep, ledningsføring, komponentholdeområder, tetningsflater og synlige kosmetiske soner. DFM-tilbakemeldinger bør identifisere dimensjoner som er vanskelige å holde eller inspisere og enhver endring som påvirker verktøy, montering eller kostnader. En tilpasset profil kan løse et ekte grensesnittproblem, men den legger også til verktøygodkjenning og låser prosjektet til et nytt tverrsnitt. Ikke bestill privat verktøy bare for å unngå å tilpasse en ikke-kritisk PCB-kant.
Prøven skal representere det avtalte materialet, diffusorfinishen, aluminiumtverrsnittet, endedekseldesignet og lengden tett nok til å teste de reelle risikoene. Registrer eventuelle aksepterte avvik. Når prøven har bestått dimensjonale, monterings-, optiske, termiske og gjeldende inntrengningskontroller, fryser du tegningsrevisjonen som ble brukt for produksjonstilbudet.
Produksjonskvalitetskontroll bør knyttes til observerbare krav: materialidentitet, kritiske tverrsnittsdimensjoner, kuttelengde, retthet der spesifisert, overflatetilstand, diffusorutseende, endestykketilpasning, PCB-innsetting og emballasjebeskyttelse. For forseglede sammenstillinger, definer hvordan inntrengningsytelsen kontrolleres og på hvilket prøvetakingsnivå. Tilbudet bør også angi eierskap av verktøy der det er aktuelt, prøvekostnader, bestillingsmengde, leveringstidsgrunnlag, pakkemetode og fraktvilkår i stedet for å overlate disse punktene til e-postantakelser.
RFQ-sjekkliste: lengde, PCB-geometri, diffuser, IP-mål, endestykker, toleranser, mengde, emballasje, destinasjon og nødvendig dokumentasjon
- Lengde:Spesifiser kuttelengden og nødvendig samlet lengde innenfor tilgjengelig 600–2400 mm-område.
- PCB geometri:Fest brettbredde, tykkelse, kontur, koblingsposisjon, komponentholdere og innsettingsretning.
- Diffusor:Velg klar eller frostet PC og beskriv det optiske utseendet du trenger prøven for å demonstrere.
- IP-mål:Oppgi IP20 eller IP65, hvem som utfører sluttmontering, og hvilken ferdig konfigurasjon som skal testes.
- Endestykker:Definer terminering, kabelutgang, koblings- eller pinnekrav, retensjon, forsegling og strekkavlastning.
- Toleranser:Merk kritiske dimensjoner for PCB-tilpasning, hetteinngrep, montering, lengde og sammenkoblingsdeler.
- Mengde:Gi prototype, pilot og forventede produksjonsmengder slik at offentlige støpe- og spesialtilpassede ruter kan sammenlignes.
- Emballasje:Identifiser overflatebeskyttelsesbehov, buntgrenser, merking og eventuelle lengderelaterte håndteringsbegrensninger.
- Destinasjon:Oppgi leveringsland, by eller havn, foretrukne fraktbetingelser og eventuelle krav til importdokumenter.
- Dokumentasjon:List opp tegninger, inspeksjonsrapporter, materialregistreringer, erklæringer, testbevis og sertifiserings-innleveringsdokumenter som kreves for godkjenning.
Send den pakken med tegningsrevisjonen for å be om en prøveplan og produksjonstilbud for26 mm dobbeltsidig T8 LED-rørhus.
