G5 endelokkledninger

Først, vennligst presiser: hva mener du egentlig med "wire"?

I produksjonsprosessen for T5 og G5 LED-rør refererer "enkeltråd/flertråd/trådløs" vanligvis til antall ledninger som går fra endelokket, ikke strømforsyningsmetoden til selve røret (enkelt-/dobbeltende strømforsyning). Disse to begrepene er lett å forveksle.

• Enkeltråd:Endelokket fører bare ut én ledning, vanligvis strømførende ledning (L) eller nøytral ledning (N).
• Flertråd (dobbeltråd):Endelokket fører ut to ledninger, vanligvis en strømførende ledning og en nøytral ledning.
• Trådløs:Selve endelokket fører ikke ut noen ledninger; det er bare to G5-pinner.

Når dette er avklart, er den påfølgende kombinasjonslogikken lett å forstå.

Kombinasjon 1: One End Single-wire + One End Wireless → Single-ended Powered Tube

Dette er den vanligste konfigurasjonen for T5 integrerte LED-rør på markedet.

Tilkoblingsmetode:Strøm tilføres kun fra entrådsenden. Denne enkeltledningen kobles til enten strømførende eller nøytral ledning, mens den andre ledningen (strømførende eller nøytral) er direkte koblet til en pinne i den andre enden via de interne kretsene til lamperøret. I den trådløse enden er en pinne ansvarlig for mekanisk fiksering og ledningsevne, mens den andre pinnen kan være frakoblet eller internt kortsluttet.

Det er imidlertid en kritisk produksjonsdetalj: pinneavstanden til T5 G5-lampeholderen er bare 5 mm. Når den ene enden er drevet, er de to pinnene veldig nær hverandre, og feil intern ledning kan lett forårsake kortslutning. Derfor er isolasjonen og ledningsoppsettet inne i entråds endestykket en nøkkelindikator på endestykkeleverandørens håndverk.

Søknadsscenarier:Kontorbelysning, supermarkedshyllelys, skaplys, vitrinelys. Disse typer lamper bruker vanligvis en integrert brakett, som krever kun én strøminngang, forenkler installasjonen, og sluttbrukere trenger ingen elektrisk kunnskap.

Kombinasjon to: En ledning fra hver ende → Dobbeltsidig drevet lamperør

Denne metoden er vanlig i tekniske renoveringsprosjekter.

Tilkoblingsmetode:Før en ledning fra lampehettene i begge ender av lamperøret. Koble den ene enden til den strømførende ledningen (L) og den andre enden til den nøytrale ledningen (N). Strøm strømmer inn fra den ene enden og ut fra den andre. De to G5-pinnene inne i lampedekselet er kortsluttet og danner en enkelt elektrode.

Hvorfor er tosidig strømforsyning foretrukket i ingeniørfag?Ved ettermontering av gamle lysrørsholdere er de originale G5-holderne vanligvis koblet parallelt, noe som betyr at de to pinnene er internt kortsluttet. Toendede lamper kan tilpasses direkte til denne typen holder uten å måtte byttes ut med en ikke-parallell holder. Hvis en lampe med én ende er installert i en parallellholder, vil den kortslutte umiddelbart ved påslag. Dette har skjedd i Hong Kongs ingeniørmiljø; noen brente til og med plasthuset til den gamle holderen.

Forholdsregler for produksjon:Begge ender av lampedekselet med to ende skal ha ledninger, men ledningsfargene må være tydelige å skille (f.eks. den ene enden merket L, den andre N) for å unngå omvendt ledning under installasjonen. Videre må de interne ledningene til det dobbeltsidige lysrøret sikre at det ikke er noen elektrisk forbindelse mellom de to endene; ellers vil lampen kortslutte.

Søknadsscenarier:Fabrikkverksteder, parkeringsplasser, varehus og logistikksentre. Disse plasseringene krever ofte ettermontering av gamle lysrørsholdere, og strømforsyningsløsninger med to ende gir bedre kompatibilitet.

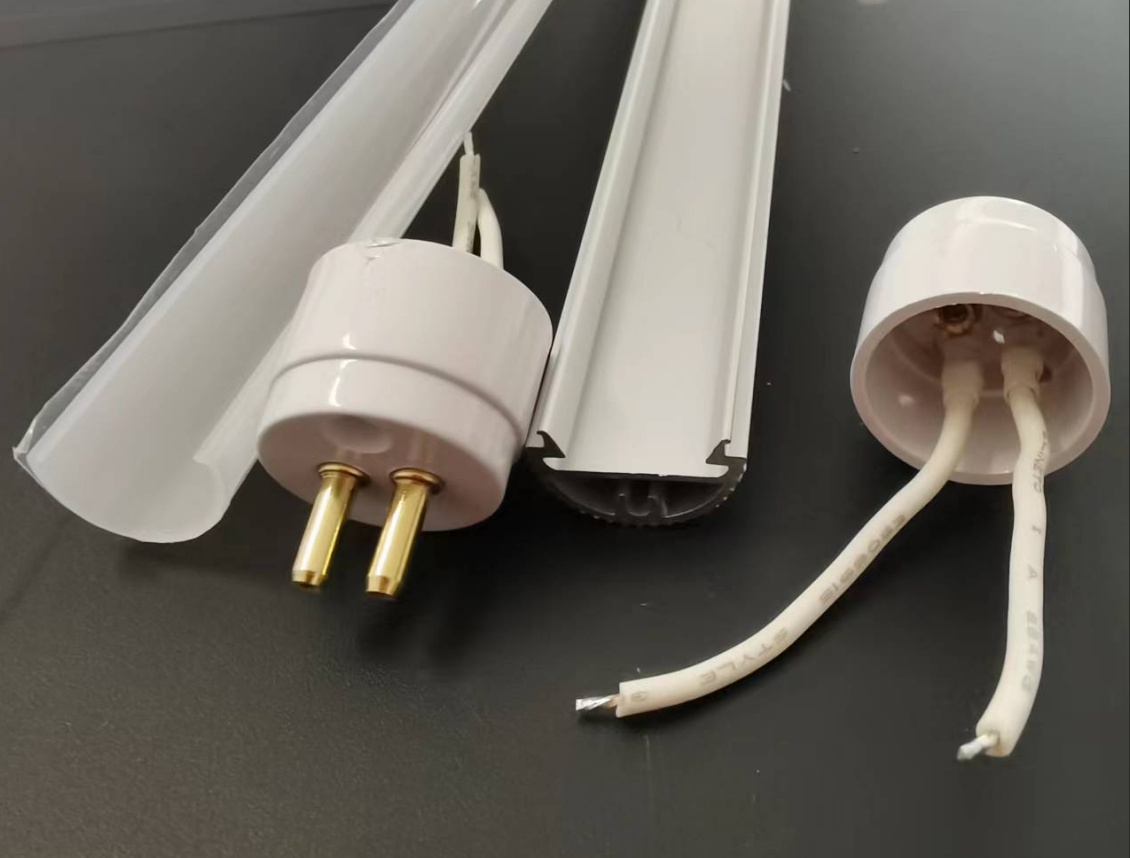

Kombinasjon 3: En ende med en strømførende ledning (dobbeltråd) + en ende med en trådløs endehette → Forbedret ensidig strømforsyning

Denne kombinasjonen er en forbedret versjon av ensidig strømforsyning, egnet for scenarier med høyere krav til sikkerhet og pålitelighet.

Tilkoblingsmetode:Endedekselet for strømforsyningen fører ut de strømførende og nøytrale ledningene, og kobles direkte til driverens strømforsyning eller vekselstrøm. Den trådløse enden brukes kun til mekanisk støtte og kretstilkobling, og håndterer ikke strømtilførsel.

Forskjellen fra Single-Wire Single-Ended Solution:I løsningen med én ledning med én ende krever den interne ledningen til lamperøret en utforming av "en ledning som går inn, og en annen ledning som kobles internt til den andre enden", noe som gjør den interne ledningen relativt kompleks. I motsetning til dette, i en-trådsløsningen med to ledninger, blir både strømførende og nøytrale ledninger introdusert gjennom samme endedeksel, og oppnår dermed en mer direkte intern kretsdesign, reduserer potensielle feilpunkter og forbedrer sikkerheten.

Produksjonsfordeler:For produsenter av integrerte T5-lamperør tilbyr denne metoden høyere monteringseffektivitet enn å bruke enendede endestykker. Fordi alle strømkabler er konsentrert i den ene enden, er det ikke behov for kryssledninger inne i lamperøret, noe som reduserer risikoen for intern kortslutning.

Søknader:Medisinsk belysning, pedagogisk belysning, avanserte kommersielle skjermer.
