Hvordan konstruere LED-hus for høyvibrasjons skinnemiljøer

Rullende materiell er et fiendtlig miljø for elektronikk. Hver gang et tog treffer en sporveksler, går høyfrekvent kinetisk energi fra boggiene opp gjennom chassiset og direkte inn i takpanelene. Når transittmyndigheter klager over flimrende kabinlys eller dødt overliggende armatur, er problemet sjelden selve LED-brikken. Feilen spores nesten alltid tilbake til det mekaniske kabinettet.

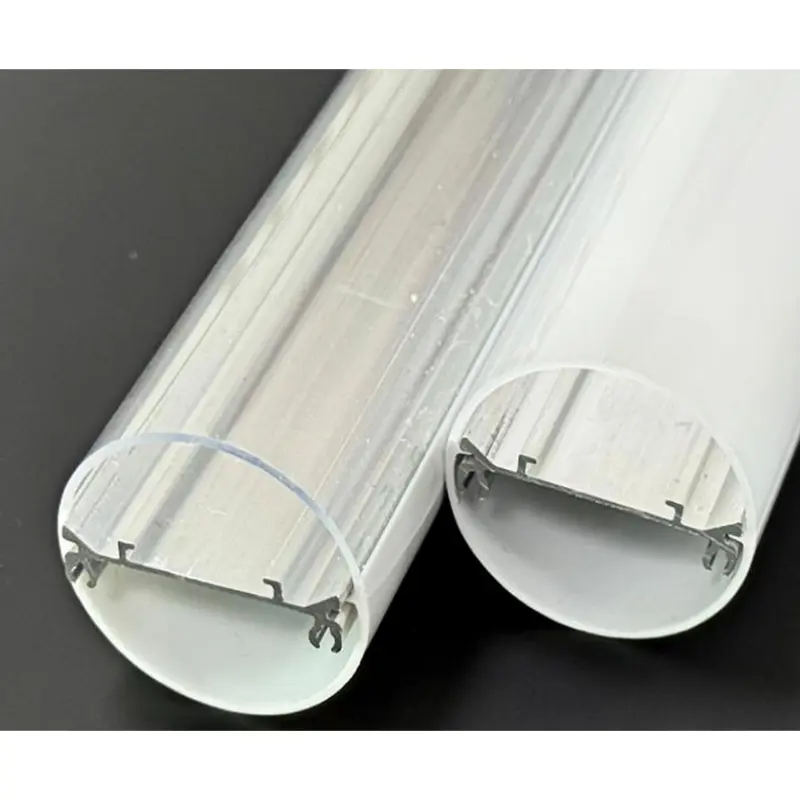

AnLED skinne kjøretøy lyshuser ikke bare et dekorativt deksel. Det er en strukturell støtdemper, et termisk styringssystem og en primær livssikkerhetsbarriere. Hvis ekstruderingsdesignet ikke tar hensyn til harmonisk resonans, termisk ekspansjon eller transittbrannkoder, vil belysningssystemet svikte lenge før dets angitte levetid. Design for dette miljøet krever å forlate standard kommersielle belysningsforutsetninger og konstruksjon spesifikt for konstant, voldsom bevegelse.

Diagnostisering av mekaniske og termiske feil i belysning av rullende materiell

For å designe et bedre hus, må du først forstå nøyaktig hvordan dagens design bryter sammen i feltet. Jernbanemiljøer utsetter belysningsarmaturer for en blanding av fysisk sjokk, ekstreme temperatursvingninger og begrenset luftrom. Når et hus er dårlig konstruert, er symptomene vanligvis tilstede i tre forskjellige feilmoduser.

Loddefuge Micro-Cracking
Den vanligste årsaken til flimrende toglys er mekanisk tretthet. Når en aluminiums LED-ekstrudering monteres stivt til et vibrerende takpanel uten skikkelig demping, overfører huset den kinetiske energien direkte til den interne PCB. Den konstante bøyningen forårsaker mikrosprekker i loddeforbindelsene som forbinder diodene til brettet. Kjøpere skylder ofte på PCB-produsenten, men årsaken er et hus som mangler intern støtisolering for LED-skuffen.

Polykarbonat krakking og diffusorutkast
Togene gjennomgår alvorlig termisk sykling. En personbil som er parkert på en jernbanegård over natten, kan falle under frysepunktet, for deretter å varmes raskt opp når HVAC- og lyssystemene slås på. Aluminium og plast ekspanderer i ulik hastighet. Hvis de mekaniske toleransene mellom aluminiumsbasen og plastdiffusoren er for stramme, skaper den termiske ekspansjonen enorme belastninger. Dette forårsaker "crazing" - et nettverk av mikroskopiske sprekker i polykarbonatet - eller enda verre, får diffusoren til å spenne seg og sprette ut av sporet under en plutselig oppbremsing.

IP65 pakningskomprimeringssett
T-banebiler krever aggressive rengjøringsregimer, ofte med høytrykksspyling. For å overleve dette trenger et vibrasjonsbestandig LED-gjennomgangslyshus en pålitelig IP65-klassifisering. Konstant vibrasjon får imidlertid dårligere pakningsmaterialer til å flate ut over tid, et fenomen kjent som kompresjonssett. Når forseglingen mister minnet, omgår fuktighet og rengjøringskjemikalier huset og kortslutter de elektriske komponentene.

Materialvalgskriterier for EN45545-samsvar og vibrasjonsdemping

Å spesifisere materialer for skinnebelysning krever balansering av strukturell stivhet med strenge passasjersikkerhetsmandater. Du kan ikke bare bruke hyllevare kommersielle profiler. Hver komponent må oppfylle strenge jernbanestandarder, spesielt EN45545, som styrer brannatferd og materialer i jernbanekjøretøyer.

Grunnprofilen: 6063-T5 aluminium
For den viktigste strukturelle ekstruderingen er 6063-T5 aluminium industristandarden. T5 temperamentet gir de nøyaktige mekaniske egenskapene som trengs for en aluminiums LED-ekstrudering for rullende materiell: den er stiv nok til å spenne over lengden av en togvogns tak uten å synke, men likevel duktil nok til å tåle lavfrekvente vibrasjoner uten å sprekke. Avgjørende er at 6063-aluminium tilbyr utmerket varmeledningsevne, og fungerer som en svært effektiv kjøleribbe for LED-striper med høy ytelse.

Diffuseren: Flammehemmende polykarbonat (PC)
Når det kommer til det optiske dekselet, er standard PMMA (akryl) for sprø for skinneapplikasjoner. En kraftig støt vil knuse den og skape farlige skår. Standard ABS er billig, men oppfyller kravene til røyk og toksisitet i transittbrannkoder.

Du må spesifisere flammehemmende PC (polykarbonat). PC-en tåler direkte påvirkning uten å knuses, noe som gjør den ideell for høytrafikk kollektivtransport. Enda viktigere, tilpassede formuleringer av PC kan oppfylle kravene i EN45545 Hazard Level 3 (HL3). Dette betyr at i tilfelle en hyttebrann vil huset ikke spre flammen, og røyken som slippes ut vil forbli under de strenge toksisitetsterskelene som kreves for å sikre at passasjerer trygt kan evakuere.

Pakninger og endestykker
Unngå standard PVC eller billig gummi for endekapselpakninger. EPDM eller høykvalitets silikon er obligatorisk. Disse materialene motstår ekstreme temperaturer og UV-nedbrytning samtidig som de opprettholder sin kompressive tilbakeslag, og sikrer at LED-armaturkabinettet for skinnekjøretøyet i IP65 forblir vanntett etter år med daglig vibrasjon.

Validerer varmespredning med AI-drevet termisk simulering

Varme er fienden til LED lang levetid. På et kommersielt kontor kaster en LED-armatur varme ut i fri luft. I et høyhastighetstog er belysningshuset ofte innfelt i et isolert takpanel rett under en massiv, varmegenererende VVS-kanal. Omgivelsestemperaturen rundt armaturet er allerede forhøyet, noe som drastisk reduserer delta-T (temperaturforskjellen) som er nødvendig for effektiv kjøling.

Før du skjærer kostbart verktøy for en ny ekstruderingsprofil, må termisk styring valideres digitalt. Moderne ingeniørarbeidsflyter bruker nå AI-assistert termisk simuleringsprogramvare for å modellere nøyaktig hvordan varmen beveger seg gjennom huset i et begrenset rom.

Simuleringen modellerer den termiske banen fra LED-dioden, gjennom den termiske pastaen, inn i PCB-en og ut gjennom 6063-T5-aluminiumsfinnene. AI-drevne løsere kan raskt iterere hundrevis av finnegeometrier – justere tykkelsen, avstanden og vinkelen til kjøleribben – for å finne den nøyaktige konfigurasjonen som maksimerer overflaten uten å legge til unødvendig vekt. Vekt er en kritisk metrikk i design av jernbanekjøretøy; tunge hus øker den totale massen til toget, og øker energiforbruket. Ved å validere varmeavledningen digitalt, kan ingeniører designe et LED-hus for termisk styringsskinne som holder diodekrysstemperaturen under 80 °C samtidig som massen til aluminiumsprofilen minimeres.

Design for Manufacturability (DFM) i tilpassede aluminium- og polykarbonatprofiler

Selv den mest optimaliserte CAD-modellen er ubrukelig hvis den ikke kan produseres pålitelig i stor skala. Ekstrudering av aluminium og plast krever presis kontroll over materialstrøm, kjølehastigheter og dysfriksjon. Dongguan Jinen Lighting Technology (JE) driver 20 plast- og 5 ekstruderingslinjer i aluminium, og gir DFM-støtte for å fange opp strukturelle feil før verktøyfasen.

Ved prosjektering av entilpasset LED skinne kjøretøy lyshus, følg disse spesifikke DFM-handlingene:

1. Balanseveggtykkelser:Sørg for at tverrsnittet av aluminiumsprofilen din har jevn veggtykkelse. Tykke seksjoner avkjøles langsommere enn tynne seksjoner. Hvis en tung monteringsflens sitter ved siden av en tynn kjølefinne, vil den ujevne avkjølingen føre til at profilen vrir seg eller vri seg når den kommer ut av ekstruderingsdysen. Hold tykkelsesovergangene gradvis.
2. Design sjenerøse Snap-Fit-toleranser for PC:Polykarbonat krymper når det avkjøles. Når du designer de sammenlåsende sporene der PC-diffusoren klikker inn i aluminiumsbasen, beregner du de termiske ekspansjonskoeffisientene for begge materialene. Legg igjen et nøyaktig ekspansjonsgap. Hvis passformen er for stram, vil PC-en bøye seg utover når toget varmes opp.
3. Engineer Deep Gasket Channels:En IP65-klassifisering krever mer enn bare å komprimere et stykke silikon. Design en dedikert, U-formet retensjonskanal inn i aluminiumsekstruderingen. Kanalveggene må være dype nok til å mekanisk låse pakningen på plass slik at den ikke kan rulle eller forskyve seg under sideveis vibrasjon.
4. Minimer hulrom i plastprofiler:Hule seksjoner i plastekstrudering krever komplekse, kostbare dyser med innvendige dor. Hvis det er mulig, utform PC-dekselet som en enkeltveggsprofil med støtteribber i stedet for en lukket rørseksjon. Dette reduserer verktøykostnadene og øker produksjonen på ekstruderingslinjen.

Justere OEM-ekstruderingsevner med amerikanske transittinnkjøpsstandarder

Å bringe en skinnelysarmatur til det amerikanske markedet krever å navigere i et komplekst nett av anskaffelsesspesifikasjoner, fra lokaliserte FTA-retningslinjer til stive sikkerhetssertifiseringer. Amerikanske transittmyndigheter vurderer bud basert på langsiktig pålitelighet og samsvar, noe som skyver tungt ansvar over på belysningsprodusenten og, i forlengelsen, deres komponentleverandører.

Innkjøp av standard kommersielle profiler vil føre til feil under sjokk-, vibrasjons- og branntestfasene. Du trenger en OEM-partner hvis produksjonsbaselinje allerede er i tråd med kravene til transportkvalitet. JE leverer OEM-belysningsprodusenter globalt, og tilbyr både offentlige former for standardapplikasjoner og private former for proprietære, høyspesifiserte design.

Ved å samarbeide med en produsent som iboende forstår toleransene som kreves for 6063-T5 aluminium og EN45545-kompatibelt polykarbonat, eliminerer du prøve-og-feil-fasen av produktutvikling. Du får hus som klikker rent sammen, tetter tett og overlever den nådeløse mekaniske misbruken av skinnemiljøet. For tekniske spesifikasjoner på tilpassede profiler eller for å vurdere eksisterende transittklare former, evaluer en velprøvdOEM produsent av t-banebelysningshussom kan levere det nøyaktige mekaniske fundamentet ditt neste transportprosjekt krever.
